一、概述
部分回轉閥門電動裝置智能型QA-Z DQ-Z電動執行機構是將電氣控制部分與常規部分回轉電裝合成一體.
本系列電裝對用戶安裝、調試，檢修十分方便可大大地節省安裝費用，縮短安裝周期，可現場操作也可遠控、集控和自控，具有相序識別和缺相保護功能。用于閥瓣做部分回轉運動的閥門，如球閥、蝶閥等。

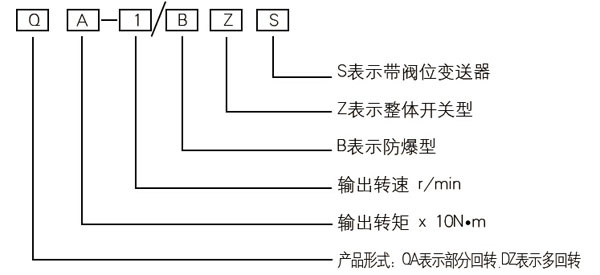

二、型號表示方法

例：QA60-1ZS表示輸出額定轉距600N m，輸出轉距1轉/分鐘，帶4～20mAdc閥位輸出的智能型電動裝置。
三、工作環境及性能
1、工作電源 三相三線 AC380±10%、50Hz特規 AC220V AC400V AC415V AC660V 遙控器 液晶顯示等其它特規供貨
2、工作環境
①環境溫度：-20～60℃
②相對濕度不大于80%（20±5℃）
③周圍不含有強腐蝕性、易燃、易爆介質。
④無強烈振動
⑤戶外型：防護等級IP65
⑥產品為短時工作制，額定時間10min.
3、輸入輸出
①遠方輸入控制信號、無源干接點開關量信號式、有源信號、可設置
②輸出：直流4～20MA，負載能力≤750Ω,內供直流24V，帶輸出隔離。
四、規格和主要技術參數

五、外形尺寸及連接尺寸

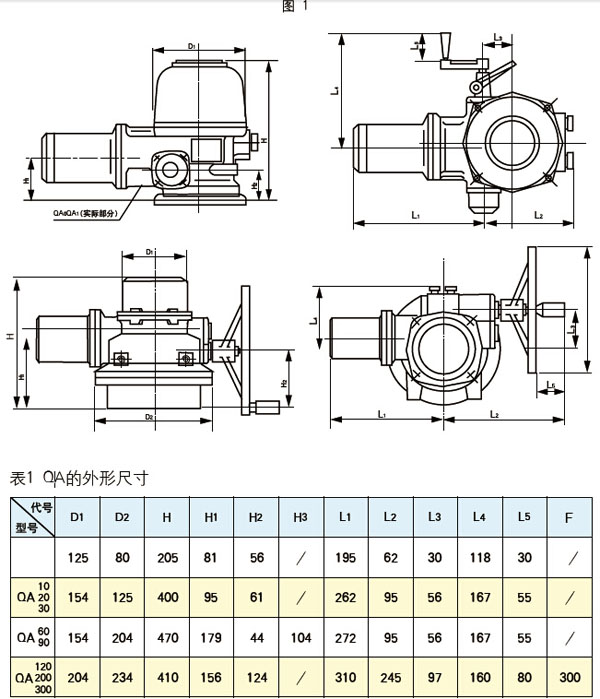

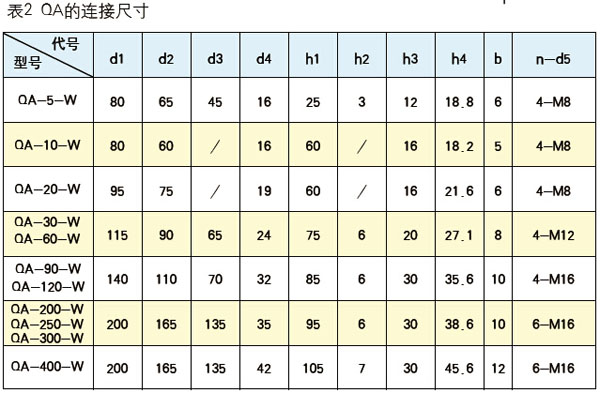

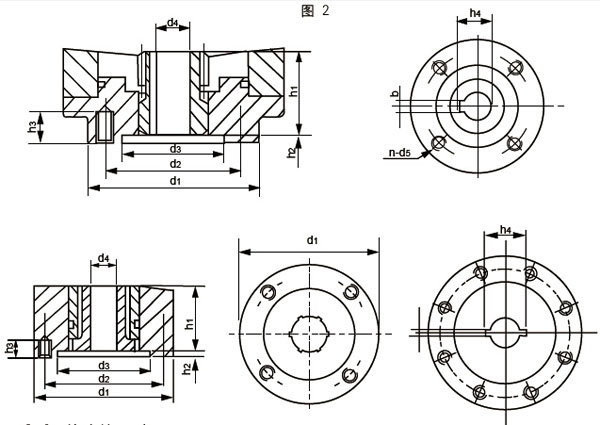

(一) QA型外型尺寸(見圖1,表1)連接尺寸(見圖2,表2)

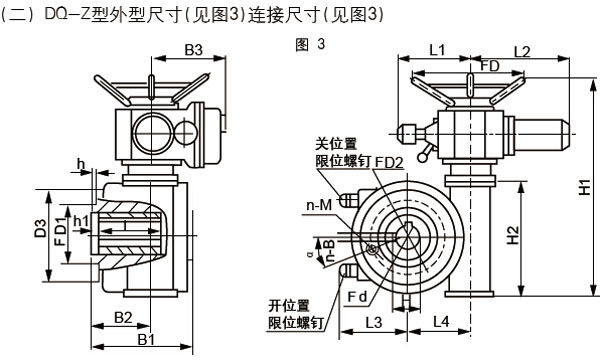

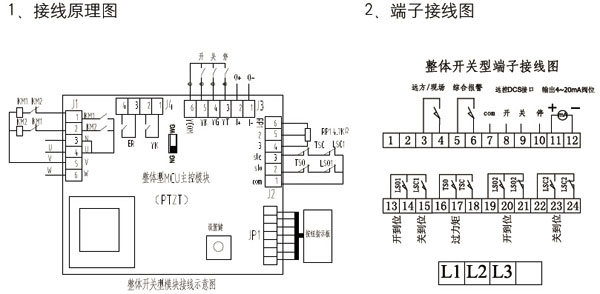

六、工作原理、接線圖及操作指示

3. 操作及指示燈狀態說明：
(1)操作面板指示燈狀態說明：
黃燈常亮：電動執行機構處于接收遠方無源接點控制狀態；
黃 燈 閃：電動執行機構處于現場手動操作狀態，可以用現場
開、關鍵操作閥門；
紅燈常亮：閥門全開；紅 燈 閃：正在執行開閥命令；
綠燈常亮：閥門全關；綠 燈 閃：正在執行關閥命令；
紅、綠兩燈同時閃：遠控的開關接點同時閉合，遠控命令系統
有故障或接線出錯；
紅、黃、綠三個燈閃：三相電源缺相；
紅、黃、綠三個燈滅：三相電源沒有送或缺U、W相。
(2)操作說明：
按遠控/現場切換鍵可以切換遠控（黃燈常亮）和現場（黃燈閃爍）狀態。在現場狀態時按遠控/現場切換鍵則進入遠控操作狀態 在遠控狀態時電動執行機構只接受控制系統的開、關指令信號實現閥門的開關操作。
在遠控狀態時按遠控/現場切換鍵，則進入現場狀態，在現場狀態中接受關閥鍵和開閥鍵的指令，按關閥鍵，則電動執行機構執行關閥命令（綠燈閃爍，電動執行機構關閥），按開閥鍵，則執行開閥命令。
4、遠控方式說明
通過撥動開關可以選擇遠控內供直流24V，或外供電源（12～48V交流或直流），電路接入更高的交直流電壓，必須在公用點上串入限流電阻。

七、調 整
電動裝置出廠前對轉矩控制機構進行了試驗標定，符合產品銘牌中所示的最大控制轉矩，一般不需再作調整，另外，主箱上兩機械限位螺釘亦調好緊固，無特殊情況不得松動。
出廠時電動裝置的驅動軸，行程控制機構、開度指針通常放在中間位置。（不要變動指針位置，以便安裝調試時觀察）。
電位器齒輪與電位器處于松動狀態，以防調整過程中損壞電位器。行程控制機構的上凸輪為“開”凸輪。轉矩控制開關的上部凸輪為“關”凸輪。
1、行程控制機械調整（含指針和電位器調整）
①、將閥門手動到中間位置。
②、啟動電動機，確定電動時閥門旋向是否正確，如有誤應調整電源相序。
③、手動閥門到關位置，松動“關”控制凸輪上的螺釘，按關閥門時的旋向轉動凸輪并使其觸動微動開關。當聽到微動開關動作“卡噠”聲時，則可適當擰緊凸輪上的螺釘。
④、將閥門向開關方向手動，使“凸”輪高開微動開關觸頭，再向關閥方向電動，以檢查閥位置的調整質量。如限位準確控制靈敏則調整合格。此時可將“關”控制凸輪上的螺釘緊固可靠，不得出現松動現象。（如關閥有誤差，則應微調凸輪，反復檢查調整質量，直至合格）閥門關位置調整完畢。
⑤、手動閥門到全開位置，“松動”開控制凸輪上的螺釘，按開閥時的旋向轉動凸輪并使其觸動微動開關，當聽到微動開頭動作時“卡噠”聲時，可適當擰緊凸輪上的螺釘。（下面程序與關閥調整“4”相同，但應注意旋向）。
⑥、將閥門電控開關一個行程，以確認控制準確。再一次檢查開、關控制凸輪上的螺釘緊固可靠性。至此開、關閥的行程控制均調整完畢。
⑦、開度指針調整：在閥門位于某一極限位置時，將指針上螺釘松開。使指針對準上述位置相應的刻度，再將螺釘擰緊。
⑧、電位器調整：在閥門位于某一極限位置時，將電位器齒輪向上推起使其脫離嚙合。而后將其上緊固螺釘擰緊，旋轉電位器到相應的閥門位置（電位器旋轉于終端）再稍退回一點。將電位器上緊固螺釘松開并使齒輪進入嚙合狀態，而后將緊固螺釘擰緊。（應注意電位器極限位置的確定，否則會使其損壞，QAW系列的電位器旋向均與指針旋向相反）。
⑨、機械限位螺釘?shù)恼{(diào)整，如需調整限位螺釘首先應確定該螺釘所限制的閥門位置。右側限位螺釘為關限位，左側限位螺釘為開限位。當閥門在調好的極限位置時，先向內擰螺釘直到與驅動軸上限位部分接觸，而后再退回0.5-1圈,最后將外部防松螺釘(或螺母)擰緊。機械限位則調整完畢。
2、模塊調整
①輸出信號調整 手動調好全關、全開及電位器，然后通電、將閥門全關、按住關閥鍵5S，綠燈閃一下，松開關閥鍵，則4mA設置好；將閥門開到全開，紅燈亮，按開閥鍵5S，紅燈閃一下，松開開閥鍵,則20mA設置好。開關一個來回，看閥位4~20mA電流與閥位成線性變化，則閥位4~20mA信號調試完畢。注意事項：DQ-Z型應該選擇合適的開度擋位，使閥位采樣電位器轉過的角度大于180度，小于270度；電位器的起始點與閥門的開關方向一致。

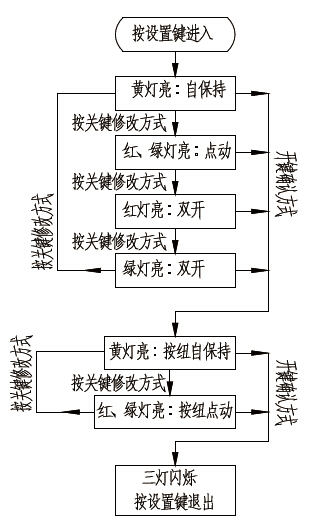

② 遠控方式設置框圖（設置鍵進入、退出設置 關閥鍵改變狀態 開閥鍵確認狀態）通過關閥鍵選擇到相應的燈狀態，按開閥鍵確認后則設置完成，進入三燈閃的狀態，按設置鍵返回操作狀態。

八、安裝方法及使用維護注意事項
1、本裝置即可垂直安裝（即輸出軸垂直于地面），也可水平安裝，安裝時應考慮便于接線，調試及操作。
2、安裝后必須按調試要求逐項進行調試，檢查各部門運行正常后才能投入使用。
3、本裝置符合《閥門電動裝置技術條件》（ZBJ1600z-87）的規定，手輪與輸出軸轉向一致，順時針為關，逆時針為開。
4、電裝采用專用閥門三相異步電動機，額定持續工作時間為10分鐘，調試時應予注意。
5、對于不經常使用的閥門，應定期運行操作（建議每月一次）。
6、不得在陰雨天于戶外打開電氣箱罩，電機等密封部件，拆開重裝時密封部件應蓋嚴、緊固。
7、潤滑采用流體00#復合鈣基齒輪脂，亦可采用HL-20齒輪油，潤滑情況每年檢查一次，如無異常，可繼續使用。
8、本裝置貯存時，應放在干燥通風和不含腐蝕氣體的室內。

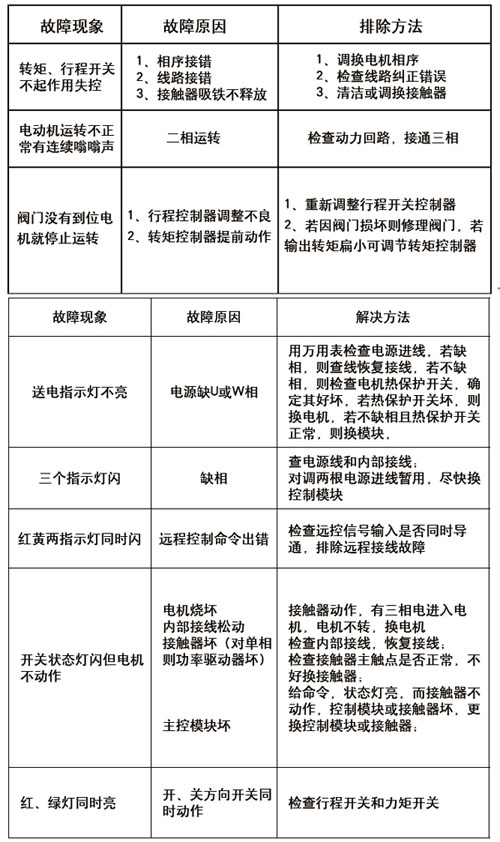

九、故障及排除方法

十、訂貨須知
1、用戶應考慮閥門的機構型式、口徑、壓力、閥門周圍的溫度及介質溫度的變化等多種因素，選擇合適的規格。
2、如用戶有特殊要求，可與我廠聯系，考慮特殊供貨。
