一、概述
本系列閥門電動裝置把電氣控制部分和常規部分回轉電動裝置合成一體,采用4～20mA輸入控制電裝筒稱調節電裝。
本產品有如下特點：1.采用SOIC芯片為核心控制元件，提高系統的抗干擾性能；2.相序自動鑒別功能；3.缺相保護功能，可以檢測三相電源的缺相，并發出報警信號，并禁止電動執行機構的一切操作，直到三相電源恢復為止；4.斷線事件檢測報警功能，當DCS控制系統無DC4～20mA信號輸入到執行機構時，執行機構發出報警信號，并執行信號斷線時的事件處理功能：或保持原來的閥位，或?qū)㈤y門全關，或?qū)㈤y門全開。5.對閥門具有完善的保護措施，開關向的，行程、力矩雙重保護，以及當控制信號在小于2%時，執行機構將閥門全關，避免了流體對閥門密封面的損傷，保證閥門的切斷功能，在控制信號大于98%時，閥門全開。6.現場手電動操作功能，現場具有LED狀態指示，切換鍵和開關鍵可以實現手動操作，提高了控制精度，減少了電氣及機械沖擊，延長了電氣及機械的使用壽命，降低了能耗。8.調整方便，采用設定按鈕，可實現事件功能和死區的設置，設置參數存儲E2ROM里面，設置數據可保存100年。9.模塊采用接插件接線，維護檢修方便。

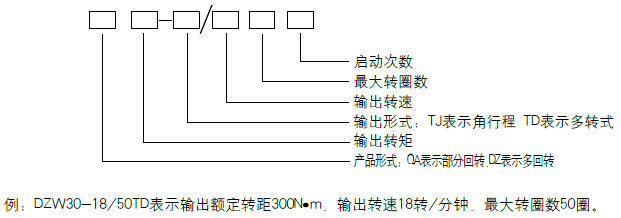

二、型號表示方法

三、技術參數
（1）、工作電源 三相四線 制AC380±10%50Hz（帶N線）；
（2）、特規訂貨：單相AC220V AC415V AC440V AC660V 三相三線遙控器 液晶顯示等其它特規供貨等；
（3）、工作環境：環境溫度：-20～60℃；相對濕度不大于80%（20±5℃）；
（4）、輸入控制信號4～20mA電流信號，信號源負載能力≥250Ω；
（5）、輸出閥位反饋信號：直流4～20mA，負載能力≤750Ω；死區1～5%，可設置；運動禁止時間3～12S可設置；丟信號保護可組態為：保位（默認），或全開，或全關；現場按鈕動作方式三種可組態。
（6）、短時工作制、額定時間10min
（7）、戶外型：防護等級IP65
四、結構

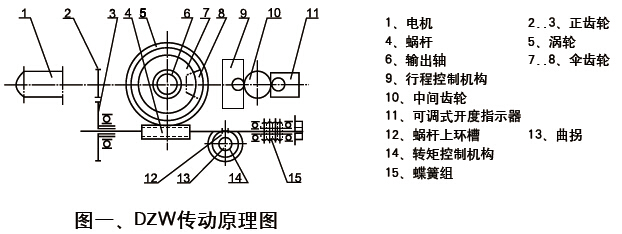

閥門電動裝置由六個部分組成，即電機、減速器、控制機構、手－電動切換機構、手輪部件及電氣部分。

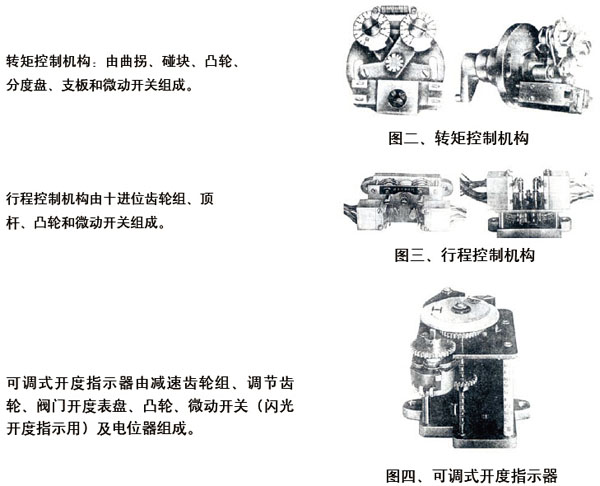

控制機構由轉矩控制機構、行程控制機構及可調式開度指示器組成，用以控制閥門的開、關和閥位指示。

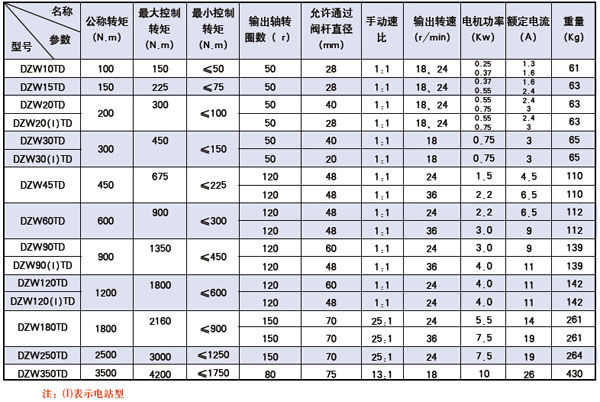

五、 性能參數表

六、工作原理、接線圖及操作指示說明
1、工作原理

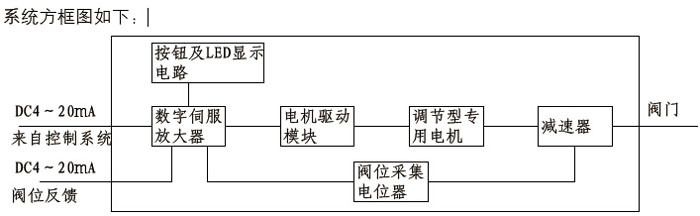

調節型電動執行機構是自動控制系統的主要執行部分。它接受控制系統DC4～20mA信號，將此信號轉變成對應執行機構的角位移或機械位移來自動調節閥門的開度，達到調節流量的目的。
該執行機構具有二種狀態：手操狀態，通過現場/遠控鍵進行切換，通過現場的開閥鍵和關閥鍵，可以對閥門進行開、關操作；自動狀態，執行機構上的數字伺服放大器將接受到自控制系統的DC4～20mA信號與閥位電阻上采集到電信號進行比較，若兩者的差值大于用戶設定死區值，則數字伺服放大器將發出控制信號，驅動執行機構向減小偏差的方向運行，直至兩者的偏差小于相應的值，數字伺服放大器發出停止信號，為了克服運動系統的慣性導致的調節精度的影響，執行機構的控制系統采用智能預測算法，減少惰走，提高了執行機構對閥門的控制精度，減少了制動時對電氣部件和機械部件的損傷，延長了電氣、機械的使用壽命，同時降低了能耗（也可根據用戶要求啟用反接制動和智能算法結合使用）。

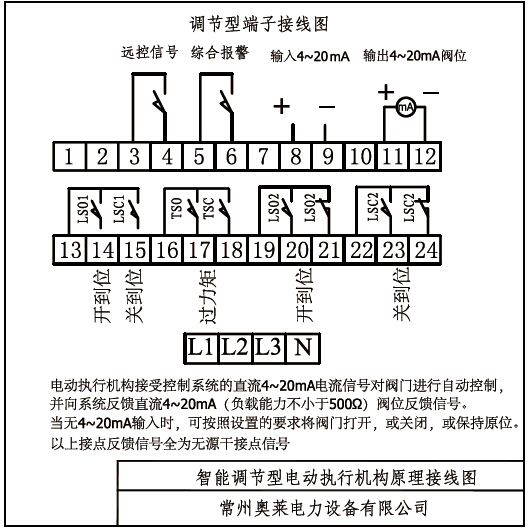

2、原理圖 接線圖
智能調節型電動執行機構接線原理圖（三相四線）


3. 操作及指示燈狀態說明：
3.1操作面板指示燈狀態說明：
黃燈常亮：電動執行機構處于接收遠方4~20mA自動控制狀態；
黃 燈 閃：電動執行機構處于現場手動操作狀態，可以用現場
開、關鍵操作閥門；紅燈常亮：閥門全開；紅 燈 閃：正在執行
開閥命令；綠燈常亮：閥門全關；綠 燈 閃：正在執行關閥命令；
紅、綠兩燈同時閃：遠控?zé)o4~20mA輸入，控制信號斷線或斷電，
或+，-接反，紅、黃、綠三個燈閃：三相電源相序錯或三相電源缺相；
紅、黃、綠三個燈滅：三相電源沒有送或缺U、W相。
3.2操作說明：
按遠控/現場切換鍵可以切換遠控（黃燈常亮）和現場（黃燈閃爍）狀態。在現場狀態時按遠控/現場切換鍵則進入遠控操作狀態 在遠控狀態時電動執行機構只接受控制系統的4~20mA指令信號實現閥門的閉環調節操作。
在遠控狀態時按遠控/現場切換鍵，則進入現場狀態，在現場狀態中接受關閥鍵和開閥鍵的指令，按關閥鍵，則電動執行機構執行關閥命令（綠燈閃爍，電動執行機構關閥），按開閥鍵，則執行開閥命令。

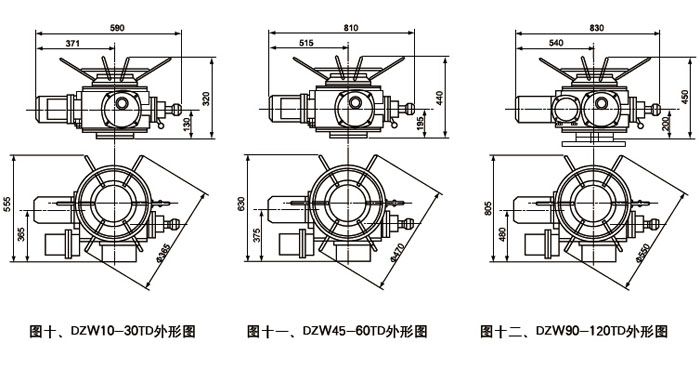

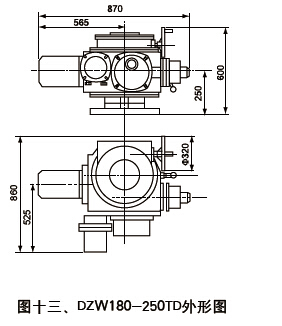

七、外形尺寸

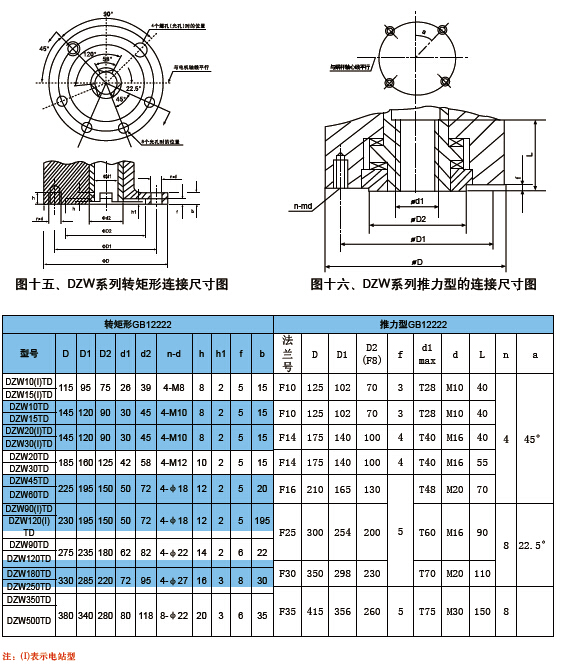

八、連接尺寸

九、安裝方法及使用注意事項
1、本裝置可以垂直安裝，水平安裝，但電機不可向下，應便于接線調試和手動操作。
2、安裝與閥門聯接的牙嵌軸向間隙不小于1-2毫米。
3、安裝后初次使用必須按調試要求進行逐項調試,檢查各部件正常后才能投入使用。
4、本裝置系采用閥門專用三相異步電動機，額定持續工作時間為10分鐘，調試時應予注意。
5、搬運時應小心輕放，保持干燥，防止接觸腐蝕物質，以免損壞電氣元件和機械零件。
十、調 整
1、行程控制機械調整
調整轉矩，行程時，必須檢查位置指示器上的電位器是否已脫開（把電位器軸上齒輪的緊固螺釘松開即可脫開），以防損壞。新裝的電動裝置首次電動時，必須檢查電機相序，使實際開關向與指示轉向一致，以防電機失控。
(1)、轉矩控制機構調整
①首先調整關轉矩
②按照隨產品提供的轉矩特性曲線，從小轉矩值開始，逐漸增大轉矩值直到閥門關嚴時止。
③根據閥門工作特性調整開方向轉矩，一般開方向轉矩要比關方向轉矩大。
④以上調整均在空載無介質壓力等因素下調整的，在有壓力、溫度時應注意其能否關嚴，如
關不嚴則要適當增加轉矩值，以關得嚴打得開為準。
(2)、行程控制機構調：
①手動將閥門關嚴。
②脫開行程控制機構，用螺絲刀將行程控制機構中頂桿推進并轉90°，使主動小齒輪與計數器個位齒輪組脫開。
③用螺絲刀旋轉關向調整軸，按箭頭方向旋轉直到凸輪壓住彈性壓板使微動開關動作為止,則關向行程初步調好。
④松開頂桿使主動齒輪與兩邊個位齒輪正好嚙合，為保證其正確嚙合，在松開頂桿后，必須用螺絲刀稍許轉動調整軸，此時可以電動打開幾圈，而后關閉，視關向行程動作是否符合要求，如不合要求，可以按上述程序重新調整。
⑤開方向調整。在關方向調整好以后，手動將閥門開到所需的位置（注意此時行程控制機構不能脫開，否則關向調整又被打亂），然后脫開行程控制機構，旋轉“開”向調整軸，按箭頭方向旋轉直到凸輪壓住彈性板，使微動開關動作為止，再使行程機構與主動齒輪嚙合，則開向行程調完。行程控制機構調完后，可反復試操作幾次。一般開閥門控制在全行程90%左右。
(3)、可調式開度指示器的調整：
①在調整好轉矩、行程的基礎上調整可調式開度指示器和遠傳電位器。
②將閥門關閉（手動和電動）。
③首先根據閥門的最大轉圈數將齒輪組上調節齒輪調到相應位置，再將表板的關符號“ ”推到指針處，轉動電位器使電位器在零位上，并使電位器軸上的齒輪與開度軸上的齒輪嚙合，擰緊電位器軸上齒輪的緊定螺釘即可。
2、模塊調整
①調整閥位信號：將電動執行機構切換到現場狀態，將閥門電動關到關位，按電動裝置說明書將閥位電位器調到零位（注意電位器的旋向應與電動執行機構的開關旋向一致），將萬用表的串入閥位輸出端，在閥門全關的位置，閥門全關位信號應為4m A左右，（若為20m A左右，則將按在電位器兩端1.3上的線對調，使其為4mA左右），若稍有偏差，則調整調零電位器（ZERO），將輸出信號調到4mA；將閥門開到全開，用調滿電位器（SPAN）將閥位輸出調到20mA左右；將閥門開關一個來回驗證閥位是否為4～20mA，如仍有偏差則按上述順序重新調整，直至達到要求。
提示：為保證閥門關的嚴，開到全開，則：
關位信號調到要稍大于4.00mA（一般4.08mA）；
開位信號調到稍小于20.00mA（一般19.90mA）
②參數設置：具體操作過程參照設置程序框圖
③死區的設置
所謂死區就是執行機構能跟蹤的控制信號的最小變化量，它是影響執行機構靈敏度的一個參數。太小容易引起電動執行機構的震蕩，太大又影響調節的敏捷與精度，一般以調整以滿足系統調節精度要求又不振蕩為準。設置時參照表一，當選定到表中的燈狀態時，按開閥鍵則可將死區設置為對應的值，并進入下一個項目的設置。出廠默認死區2%。
④運動禁止時間設置
運動禁止時間是指電動執行機構動作后再次動作時所需要間隔的時間，它是限制電動執行機構頻繁動作的參數，有效的防止機械不必要的磨損。出廠默認時間為3秒。
⑤遠程控制信號斷線事故處理設置當電動執行機構處在自動狀態，遠程模擬量信號由于某種原因（如系統故障，斷電，輸入信號斷
線等）不能輸入電動執行機構，電動執行機構將按照預先的設置，將閥門關閉，或打開，或保持原來的閥位，此設置是用戶根據管道的工藝要求設置，出廠默認為閥位自保持。
⑥現場按鈕方式設置
現場按鈕有效方式設置：現場按鈕可以設置為按鈕自保持方式，或點動方式，或旋鈕自保持方式，按鈕型出廠默認按鈕自保持方式；旋鈕型出廠默認點動方式。

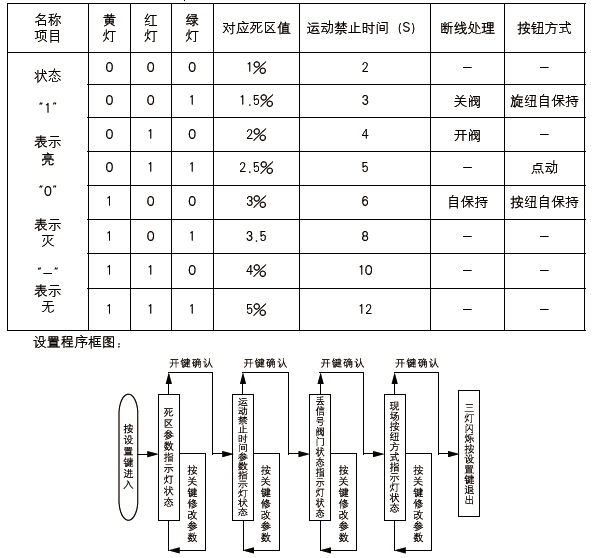

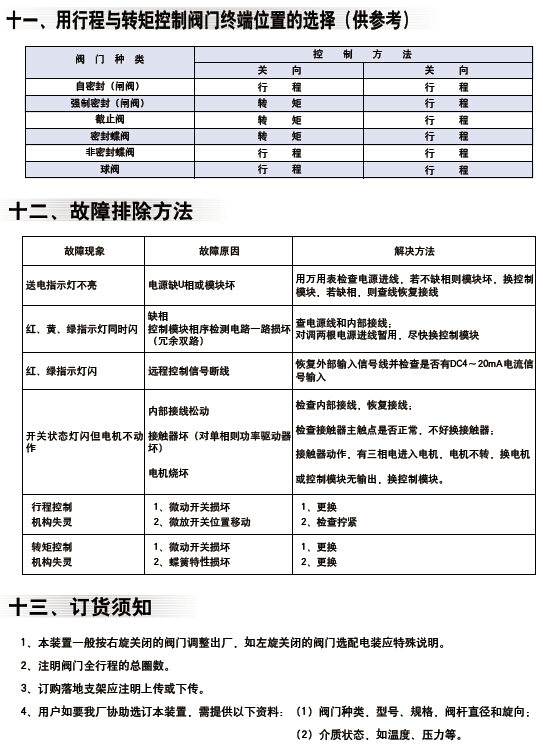

參數和指示燈狀態對應表
